Blocos de vidro no ArchiCAD

Para fazer paredes de blocos de vidro no ArchiCAD, o usuário pode construí-las por meio da ferramenta Janela, conforme indicado na figura abaixo.

Ferramenta Janela, no diálogo de definições

A maneira de inserir os blocos de vidro é igual às janelas convencionais: primeiro faz-se a inserção na parede, depois indica-se o lado de "abertura".

*clique na figura para vê-la maior

Blocos de tijolo de vidro inseridos na parede

Após colocado na parede, o usuário pode alterar seu peitoril, altura e largura. Porém quando isso ocorre, nota-se que a distribuição dos blocos não acompanhará a nova dimensão (como mostra na figura abaixo).

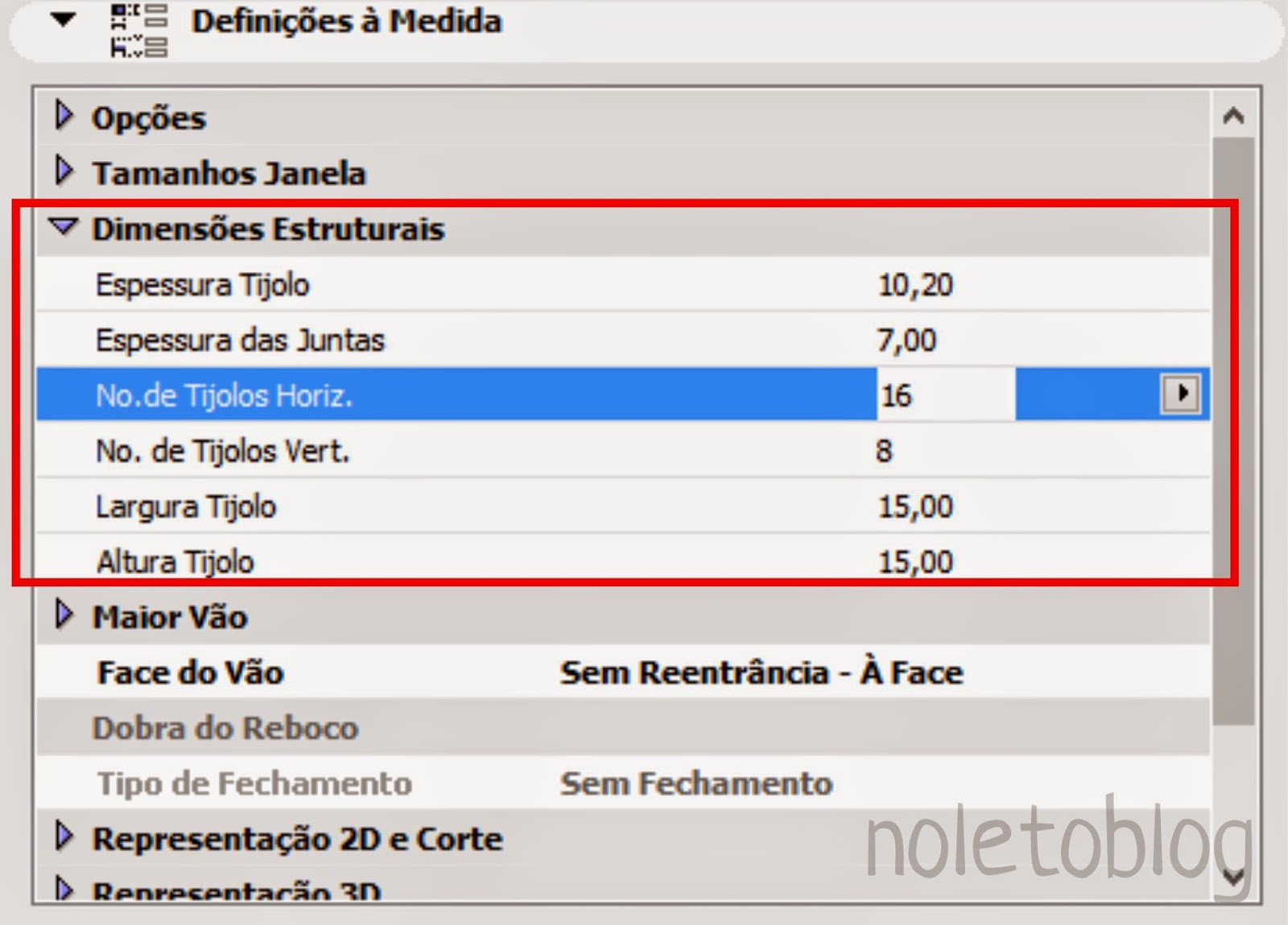

Para isso, é necessário entrar nas configurações dos blocos de vidro, e no parâmetro de "Dimensões Estruturais" o usuário pode modificar a quantidade de blocos nos sentidos horizontal e vertical, fazendo assim a redistribuição dos blocos.

Neste item também possível ajustar dimensões do bloco (daí é possível colocar as dimensões indicada por alguma fabricante), e também para os rejuntes.


Tijolos de vidros redistribuídos após configuração!

Também é possível inserir blocos de vidro em paredes curvas!


--------------
